梅州瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

梅州瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。

梅州瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。

梅州瓦斯继电器校验仪压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。6.仪器的操作:6.1瓦斯继电保护校验仪试验:6.1.1检验前准备工作:6.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。

梅州瓦斯继电器校验仪为下一次测试准备。（注：一般重复测试三次测试次数可由用户自行调整。）4.3 流速测试4.3.1 流速测试时4、9、11电磁阀关闭，12气管关闭，2、14气动球阀打开，14电动机转速逐渐升高，1流速传感器将信号实时送至系统，重瓦斯触发时系统记录下流速值，若在标定值范围内为有效。4.3.2 测试完成，油回到回油槽。（注：一般重复测试三次，取三次测试流速值的平均值。测试次数可由用户自行调整。）4.4 测试完成系统会自动保存下每次的测试结果。附：瓦斯继电器的动作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。瓦斯保护就是利用反应气体状态的瓦斯继电器（有称气体继电器）来保护变压器内部故障的。在瓦斯保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

梅州瓦斯继电器校验仪产品简介瓦斯（气体）继电器校验台是一种新型瓦斯继电器流速值及容积值校验的专用设备，主要用于油浸式电力变压器上继电器的检测和校验。该校验台模拟变压器内故障时继电器的动作机理，采用先进的计算机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量测试流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。瓦斯（气体）继电器校验台可以实现继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验，各校验项目可分别独立完成，且互不影响，校验完成后可将测试结果进行保存和打印。瓦斯（气体）继电器校验台采用计算机实时控制操作，电脑液晶全中文菜单式显示，操作界面直观、简单；整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。夹紧机构采用液压机械，使得安装瓦斯继电器方便快捷。1.2 校验台外观结构图二、功能特点1）本校验台内置油汞、油箱变频器完模拟变压器内部故障时瓦斯（气体）继电器动作机理，采用全新设计理念。动作于跳闸流速值校验采用高精度流量传感器，油流速度从0逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检测动作于跳闸时流速值的目的。动作于信号容积值校验采用容积传感器，测试过程由计算机系统自动控制完成；密封性实验由计算机系统按用户设定参数自动控制，完成加压保压等密封测试；

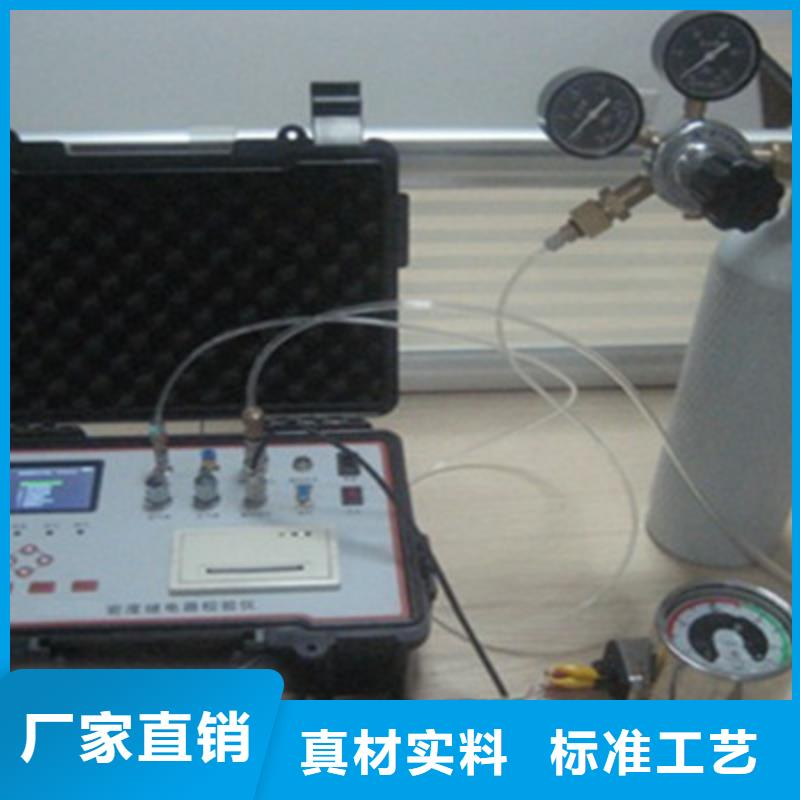

梅州瓦斯继电器校验仪智能型密度继电器校验仪功能特点：1)密度继电器校验仪采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2)配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。3)自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。4)所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作。5)汉字报表式打印测试结果，并对试验结果进行智能分析。6)能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。7)校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。8)配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9)校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。10) 具有在线修改系统时钟的功能。11) 具有在线修改系统压力功能，可以现场修正。12) 核心元器件采用进口元件，性能可靠。13) 能同时测试一组报警信号、二组闭锁信号。

梅州瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。

梅州瓦斯继电器校验仪首先将该瓦斯继电器校验仪竖直放置，特别注意做本密闭实验过程都要将校验仪竖直才进行测试，并且要将待测瓦斯继电器的排气孔旋钮顺时针关闭。接着用手点击一下图（1）“密闭测试”的操作界面，你将会看到图（12）的操作界面。图（12）6.1.1.24.完成6.1.1.23.的操作后我们来对“试验时间”和“试验压力”进行设置。点击触摸屏上“试验时间”的操作界面上会有“1分钟”“5分钟”“10分钟”“20分钟”的设置选项，操作界面如同图（13）；图（13）6.1.1.25 再接着点击触摸屏上“试验压力”的操作界面上会有“100Kpa”“120Kpa”“150Kpa”的设置选项，操作界面如同图（14）；图（14）6.1.1.26 完成上面两项设置后点击“开始实验”则实验开始，在触摸屏“实验时间”的操作界面上会看到开始用户自定义设置的时间开始计时，到了设定时间时会出现图（15）的操作界面。图（15）6.1.1.26 完成6.1.1.26的操作后用户可以在触摸屏的面板上自行观察“试验压力”和“当前压力”来判断密闭实验的准确性。在该操作本校验仪没有设计打印的操作界面所以密闭实验检测结果可以根据此项比较来判断，此“密闭测试”完成。点击“返回”则回到图（1）的主操作界面。以上是触摸屏控制箱的基本操作，请用户仔细阅读，按照介绍的步骤操作，如有不能解决的问题可以跟我们联系，我们会在时间给予解决。.7.仪器维护及维修：7.1仪器的维护：71.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；7.1.2拔插电源头时应抓住插头进行操作；7.1.3不定期检查储油筒的油位。检查方法见5.1.1项的操作步骤；7.1.4仪器使用一个月时应更换储油筒的油，更换方法如下：其方法是做几次高流速试验后立即将压力油筒[气塞] 3螺帽旋
